ИЗГОТОВЛЕНИЕ УГЛОВЫХ ШКАФОВ ДЛЯ МЕБЕЛИ Г-ОБРАЗНОЙ ФОРМЫ

ИЗГОТОВЛЕНИЕ  УГЛОВЫХ ШКАФОВ ДЛЯ МЕБЕЛИ Г-ОБРАЗНОЙ ФОРМЫ

        В современных квартирах зачастую не хватает полезной площади, поэтому для обустройства их интерьера нередко применяется мебель Г - и П-образной формы. Соответственно, в такой мебели применяются угловые шкафы, которые имеют некоторые особенности проектирования,  изготовления и монтажа.

        Самой главной особенностью угловых шкафов, пожалуй, является  то, что они размещаются в углах помещений, которые создавали наши зодчие. А об этой категории людей я говорю: «они отличные специалисты, и руки у них золотые, только растут из ж…». Что поделать, если для этих спецов понятие «прямой угол» не ассоциируется  с величиной 90 градусов. С 40 градусным напитком – да, а с  угловыми размерами -  не очень.

        Конечно, идеальный вариант- если вам придется проектировать мебель для помещений, где углы прямые, тогда особых проблем в изготовлении угловых шкафов не должно быть. Предлагаю сначала рассмотреть именно такой вариант. А точнее, рассмотрим несколько приемов создания угловых шкафов для кухонных гарнитуров.

        Угловая антресоль

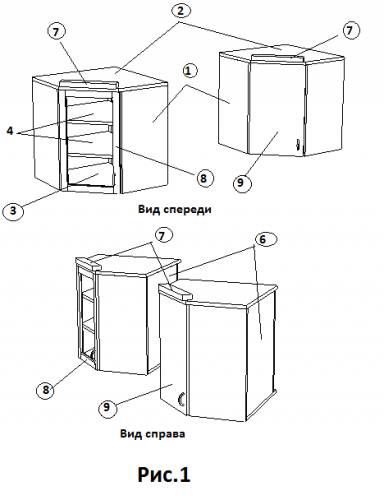

        Пример угловой антресоли приведен на Рис.1 и Рис.2. На Рис.1 показаны варианты исполнения антресолей с различными фасадами, слева - с фасадом типа витрина, справа - с глухим фасадом. Я поленился самостоятельно рисовать антресоли, а для этого дела воспользовался программой PRO100. Об этой программе и ее возможностях я довольно подробно написал в статье «Применение специализированных программ для проектирования и изготовления мебели». Там же я указал ссылки, где можно найти тестовый вариант этой программы и скачать торрент-файл профессиональной версии этой программы. Те, кому лень много читать, но необходим торрент-файл, могут его найти на iaisite.ucoz.ru (только для зарегистрированных пользователей).

        При отображении внешнего вида угловой антресоли  я воспользовался возможностью программы PRO100 вращать изделие в любой проекции. На Рис.1 я показал, как будет выглядеть антресоль, если на нее смотреть спереди и справа.

        На рисунках 1 и 2 видно, что конструктивно такая антресоль обычно состоит из двух боковых стенок 1, двух задних стенок 5 и 6, которые размещены перпендикулярно друг к другу, верхней горизонтальной стенки 2, нижней горизонтальной стенки 3, одной – двух горизонтальных полок 4 и фасада 8 или 9 (на Рис.2 он не показан). Кроме этого, на Рис.1 показан декоративный карниз 7.

        Обычно антресоль делается симметричной, при этом боковые стенки (см.1 Рис.1,2) изготавливаются по размерам боковых стенок других антресолей (по крайней мере, в ширину). Стандартная ширина боковой стенки (Шбк.ст.), которая применяется для изготовления кухонной мебели - 300 мм. Но нередко используются и другие размеры. Верхняя (см.2 Рис.1,2) и нижняя (см.3 Рис.1,2) горизонтальные стенки, а также горизонтальные полки (см.4 Рис.2) обычно изготавливаются одинаковых размеров, поэтому детали для них в картах раскроя одинаковые.  Левая (см.5 Рис.2) и правая (см.6 Рис.1,2) задние стенки изготавливаются из ДВП, тоже одинаковых размеров. Правда, во время монтажа, из-за того что в углах кухонных помещений могут находиться трубы, задние стенки могут обрезаться по месту.

        Прошу обратить внимание на то, что передние (фронтальные) грани горизонтальных стенок и полок этих антресолей обычно размещаются под  углом 45 градусов к перпендикулярным стенам  помещения (кухни), на которые они вешаются. Это хорошо видно на Рис.2 на вертикальной проекции антресоли. Передние грани боковых стенок обычно размещаются перпендикулярно боковым граням боковых  стенок антресоли и, соответственно, составляют угол в 45 градусов с передними гранями горизонтальных стенок (полок). Конечно,  возможно сделать боковые стенки  таким образом, чтобы их передние грани и передние грани горизонтальных стенок находились в одной плоскости, но это не технологично и трудоемко.

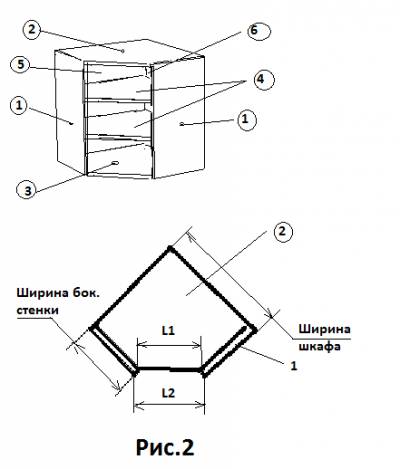

        На Рис.2 на вертикальной проекции антресоли  показано стандартное взаимное расположение передних граней боковых стенок и горизонтальных стенок (полок). Из рисунка видно, что при расчете размеров горизонтальных стенок (полок) их размер (точки для обрезания горизонтальных стенок на деталях карт раскроя) берутся из расчета: Шшк.Шбк.ст., где Шшк. – ширина углового  шкафа, а Шбк.ст. – ширина боковой стенки. При этом длина гипотенузы, по которой обрезаются горизонтальные стенки L1,  рассчитывается по формуле:

        Расстояние  L2 между дальними точками на передних гранях левой и правой боковых стенок угловой антресоли, рассчитывается по формуле:

Где Тдсп – толщина применяемого ДСП.

        Ширина фасада для углового шкафа выбирается на 10мм меньше величины L2, если слева и справа от углового шкафа вплотную расположены другие шкафы (это касается не только антресолей, а всех угловых шкафов, и не только для кухонных гарнитуров). Если слева и справа от углового шкафа нет других шкафов, то ширина фасада выбирается на 4мм меньше, чем L2. Эти ограничения вводятся, чтобы свободно открывались дверцы как углового шкафа, так и прилегающих к нему шкафов.

Нижний угловой шкаф

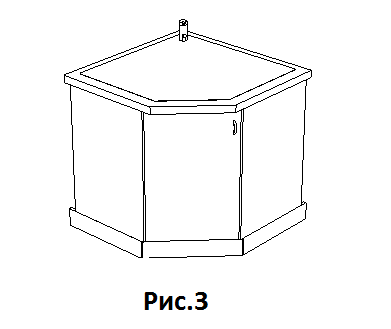

        На Рис.3 приведен вариант нижнего углового шкафа в виде тумбы под раковину. Он делается по аналогии с антресолью, но имеет несколько различий. Во-первых, верхняя горизонтальная стенка делается из того же материала, что и вся рабочая поверхность (обычно из постформинга). Эта столешница накладывается сверху на две боковые и одну заднюю стенку. Во-вторых, по крайней мере, одна из задних стенок делается из ДСП, и используется как несущая.

        На Рис.3 показано, что снизу тумбы под мойку установлены цоколя. Но, т.к. в кухонных гарнитурах, по крайней мере, хоть с одной стороны углового шкафа установлены другие шкафы, то нет необходимости устанавливать все цоколя.

        Такого типа шкафы широко применяются при изготовлении кухонных гарнитуров Г - и П-образной формы, однако они имеют ряд недостатков. Во-первых, для их изготовления необходимы широкие столешницы. Во-вторых, увеличивается количество стыков рабочих поверхностей. Избежать вышеуказанных проблем можно применив искусственный камень для покрытия рабочей поверхности. Еще одним недостатком данного варианта Г-образных кухонь является то, что значительно уменьшается полезное пространство кухонного помещения.

        Альтернативой такому варианту  нижней части г-образных кухонных гарнитуров является применение прямых нижних шкафов, которые устанавливаются встык перпендикулярно друг к другу как это сделано в Кухонном гарнитуре Лариса.

        В случае, если углы, для которых изготавливаются угловые шкафы, является прямыми, или незначительно отличается от прямого, заготовки для изготовления горизонтальных стенок (полок) делаются в форме квадратов, затем они обрезаются согласно приведенных выше расчетов (см. вид сверху на Рис.2). Если же угол отличается от прямого на значительную величину, то заготовки делаются в форме ромба, иначе между боковыми стенками угловых и прилегающих к ним шкафов может появиться значительный зазор, который будет портить внешний вид мебельного гарнитура.

        Угловые антресоли обычно навешиваются на регулируемые навесы, которые описаны в статье «Особенности проектирования и изготовления верхней части кухонных гарнитуров». Монтаж системы антресолей Г-образных кухонных гарнитуров целесообразно (но не обязательно) начинать с угловой антресоли, т.к. она обычно является самой тяжелой и сложной в монтаже. Образцы применения угловых шкафов вы можете посмотреть на примере «Кухонного гарнитура Людмила» и «Кухонного гарнитура Оксана».

        Последнее, на чем я хочу остановиться - это особенность размещения дверных ручек на фасадах угловых и прилегающих к ним шкафов. Т.к. обычно применяются выступающие дверные ручки, размещать их нужно таким образом, чтобы они не цеплялись друг за друга во время открывания фасадов.

        Иценко Александр Иванович
