КУХОННЫЙ ГАРНИТУР ОКСАНА (особенности проектирования, изготовления и монтажа)

КУХОННЫЙ ГАРНИТУР ОКСАНА (особенности проектирования, изготовления и монтажа)

        Кухонный гарнитур Оксана я проектировал, пожалуй, в самых сложных условиях. Такого количества труб, как в помещении, предназначенном для этой мебели, я еще нигде не встречал. Трубы шли везде и вдоль, и поперек стен. Наверное, не было ни одной стенки, которую не пересекали водяные или газовые трубы, причем о строгом вертикальном или горизонтальном их расположении говорить не приходилось. Поэтому, к сожалению, полностью спрятать трубы, как я ни старался, мне не удалось. А еще, углы, которые составляли стены кухонного помещения, прямыми можно было назвать в очень большом приближении.

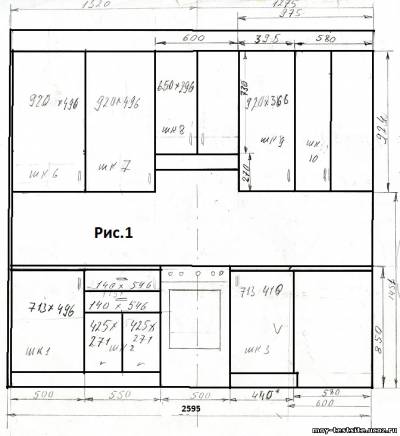

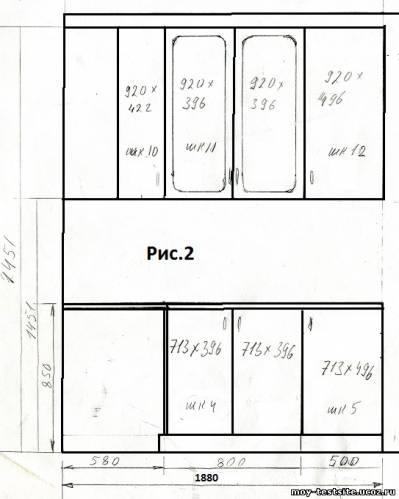

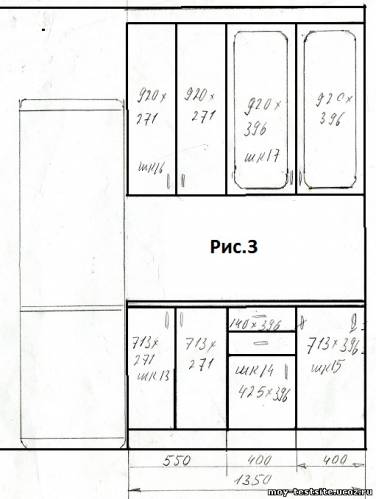

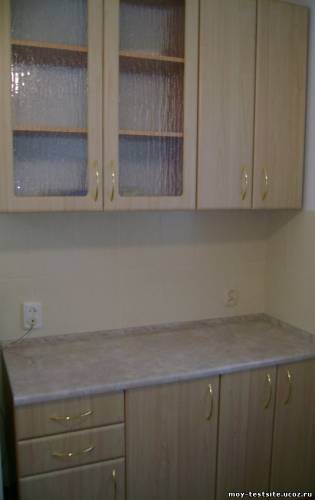

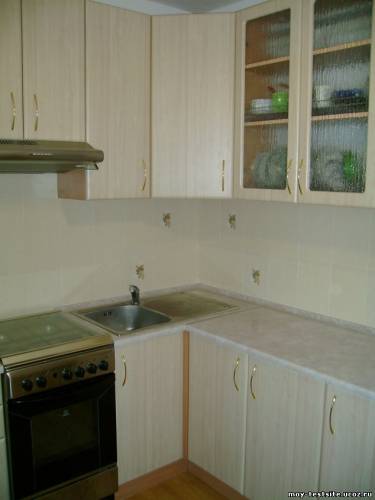

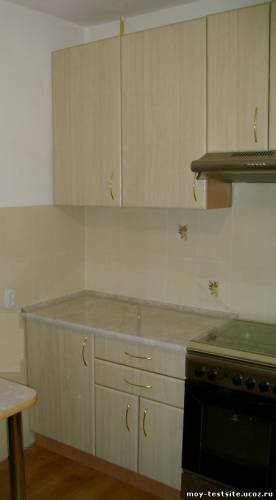

        Из-за ограниченности пространства не удалось сделать фотографии, которая отображала бы всю конструкцию этой мебели в сборе, поэтому я размещаю только некоторые фотографии отдельных фрагментов мебели и ее монтажные схемы, представленные на Рис.1,2 и 3.

        Фактически кухонный гарнитур Оксана состоит из двух частей – Г-образной части (Рис.1 и Рис.2) и отдельной прямой части (Рис.3).



        Угловая антресоль (Шк.10) выполнена  по принципу, который детально описан в статье «Изготовление угловых шкафов для мебели Г-образной формы». При проектировании нижних шкафов применен тот же принцип, что и в Кухонном гарнитуре Лариса.  Т.е. шкафы 3 и 4 расположены перпендикулярно. Это позволило избежать применения угловой мойки и, соответственно, лишних потерь полезной площади. Для того, чтобы выровнять стык столешниц левой и правой нижних частей Г-образной части мебели, в шкафу 4 применены дополнительные вертикальные упоры, которые крепятся снаружи левой боковой стенки, для обеспечения ее отступа от фронтальной стенки шкафа №3, на величину выступания  фронтальной части столешницы над фасадами нижних шкафов. В данном случае эта величина составляет 16 мм.

        Высота нижней части гарнитура выбиралась исходя из высоты газовой плиты, которая установлена посередине нижней левой части гарнитура. Над плитой расположена накладная вытяжка. Сушилка для посуды размещена в антресоли Шк.11. К сожалению, заказчик самостоятельно выбрал довольно прозрачное декоративное стекло для фасадов типа «витрина», но это было его решение.

        Расчет деталей «Кухонного гарнитура Оксана» представлен в двух таблицах. Г-образная часть – здесь и прямая часть – здесь. Деталировка выполнена в программе «Excel» на основании базовых размеров, представленных на Рис.1,2 и 3, а так же в столбце «I» таблиц расчета деталей. В качестве основного материала для изготовления корпусов шкафов выбрана ЛДСП толщиной 16 мм. В качестве столешницы применен постформинг толщиной (Нстол.) 28 мм.

        Расчет деталей выполнен таким образом, что если кто-нибудь захочет повторить данный гарнитур, но со своими размерами, ему достаточно будет поменять базовые размеры, указанные в столбце «I», и программа сама выполнит расчет деталей.

        Нижняя часть мебели установлена на регулируемых кухонных мебельных ножках, изготовленных из пластмассы. Верхняя часть мебели (система антресолей) изготавливалась с учетом требований и рекомендаций, изложенных в статье «Особенности проектирования и изготовления верхней части кухонных гарнитуров». Ее монтаж производился на монтажную планку с помощью регулируемых навесов.

        Особенностью монтажа данного кухонного гарнитура  являлось то, что в элементах мебели (деталях шкафов и в столешнице) по месту приходилось вырезать отверстия под трубы после завершения сборки этих элементов. При установке газовой плиты необходимо обеспечивать зазор между боковыми стенками плиты и стенками элементов мебели не менее 5 мм с каждой стороны.

        Другие особенности изготовления Кухонного гарнитура Оксана изложены в статьях раздела «Мебель своими руками».

        В случае возникновения вопросов, желающие могут обратиться через почтовую форму «Написать письмо».
