КУХОННЫЙ ГАРНИТУР ЛЮДМИЛА (деталировка, особенности изготовления)

КУХОННЫЙ ГАРНИТУР ЛЮДМИЛА (деталировка, особенности изготовления)

        Вашему вниманию предлагается кухонный гарнитур Людмила.  При конструировании этого гарнитура учитывалось, что семья, для которой разрабатывался гарнитур, состоит из трех человек, не испытывает проблем с недостатком жилой и технической площади. Однако их квартира имеет почти стандартную планировку, т.е. ванная и туалет довольно тесноваты и, значит,  стиральную машину необходимо было размещать на кухне, при этом она не должна быть на виду. Следует отметить, что кухня проходная и имеет два отдельных входа расположенных по диагонали и оформленных в виде арок. Кроме вышесказанного дополнительными проблемами при конструировании гарнитура было большое количество труб (газовых и водяных) вдоль стен, а также газовый котел, который висел посредине одной из кухонных стен и эстетического вида не добавлял.  Учитывая немногочисленность семьи, не было необходимости создавать гарнитур слишком большим,  поэтому нижняя (основная) его часть была размещена вдоль одной стены, антресоли- частично с заходом на одну перпендикулярную,  а кухонный стол был сделан стационарным и совмещен с некоторыми элементами кухонного гарнитура.

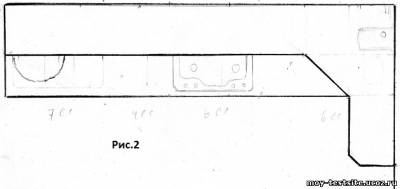

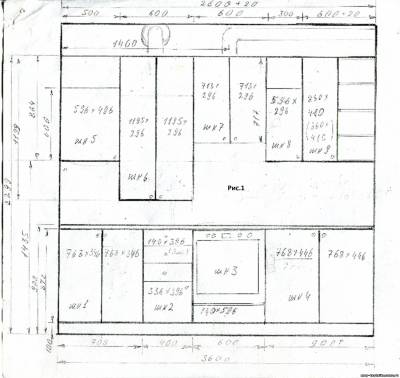

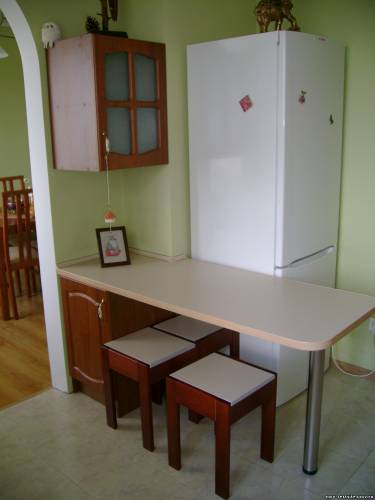

        Схема размещения  элементов гарнитура приведена на рис 1-3. Там же размещена дополнительная информация.  Рис.1 – вид спереди основной части гарнитура. Рис.2 – вид сверху. Рис.3 – вид слева и Рис.4 – схема размещения кухонного стола и некоторых элементов гарнитура.

        Конструктивно гарнитур состоит из 5 нижних шкафчиков (четыре объединены единой рабочей поверхностью, а один используется как опора кухонного стола),  8 антресолей (7 объединены  в единую систему антресолей, а 1 размещена над кухонным столом)  и кухонный стол.

        Объединенные антресоли украшены декоративным карнизом.  Правая антресоль полностью открыта и, кроме этого, две антресоли имеют открытые ниши, что несколько оживляет гарнитур.

        Нижняя часть гарнитура  с единой рабочей поверхностью.  Вся бытовая техника (газовая плита, электрическая духовка и  вытяжка) встроена в элементы гарнитура. В один из нижних шкафчиков спрятана стиральная машина, а газовый котел закрыт самой высокой антресолью. При этом для котла обеспечена свободная циркуляция воздуха снизу вверх.  В рабочую поверхность вмонтирована врезная мойка из нержавеющей стали. Нижние шкафчики в качестве основы используют пластмассовые мебельные ножки, которые скрыты единым цоколем. Для защиты цоколя от воды, которая может оказаться на полу, используется силиконовый  подцокольник.

        Что следует отметить, так это то, что трубы расположенные в правом углу, скрыты декоративным коробом, который несет дополнительную функциональную нагрузку, в нем размещены 2 открытые полочки.

        Грани рабочей поверхности и кухонного стола, прилегающие к стенам кухни, защищены декоративным плинтусом, окончания которого закрыты специальными заглушками.

        Деталировку кухонного гарнитура Людмила можно взять здесь. Расчеты деталей выполнены в программе Excel, и при необходимости изменения общих размеров, достаточно внести изменения  в исходные размеры гарнитура, применяемых материалов или в размеры отдельных элементов мебели. В случае, если кто-либо захочет повторить изготовление кухонного гарнитура Людмила по предложенным размерам деталей, в обязательном порядке необходимо проверить  соответствие размеров применяемых материалов, а также проверить расчеты деталей. Много времени эта процедура не займет.

       Особенности конструирования мебели (дополнительная информация):

1. В качестве материала для изготовления боковых и наружных стенок, а также полок и цоколей использовались ДСП 16мм цвета «Орех лесной».

2. Фасады МДФ, фреза «Милан».

3. Задние стенки элементов гарнитура и днище выдвижных ящичков выполнено из ламинированного ДВП цвета «Орех».

4. На трех антресолях применены фасады типа витрина.

5. При изготовлении кухонной мебели целесообразно учитывать особенности, которые будут оговорены в дополнительной статье, ссылку на которую я выложу позже.

6. Одним из основных условий конструирования кухонной мебели является наличие установочных размеров и рекомендаций по установке бытовой техники (нет смысла приступать к процессу конструирования, если не приобретена техника и мойка).

7. При конструировании мебели необходимо учитывать возможность демонтажа – монтажа  бытовой техники в случае необходимости.

8. При необходимости размещения стиральной машины в кухонном гарнитуре, машину необходимо выбирать только с горизонтальной загрузкой.

9. В данном конкретном случае стиральная машина размещена в шкафу (шк.4 Рис.1), а газовый котел- за антресолью (шк.6 Рис.1).

10.  Предупреждение: Если вы планируете скрывать газонагревательное оборудование за элементами мебели ,в обязательном порядке необходимо соблюдение мер безопасности. Само оборудование должно быть оснащено датчиками загазованности и  датчиками отключения газа. Элементы мебели не должны касаться оборудования. Конструкция мебели должна обеспечивать свободную циркуляцию воздуха. Остальные предупреждения смотрите в разделах «Меры безопасности при изготовлении мебели» и «Особенности изготовления кухонных гарнитуров», которые будут выложены на сайте несколько позже. Кроме этого, дополнительную информацию можно найти в других статьях раздела «Мебель своими руками».
