ПРИХОЖИЙ ГАРНИТУР ОКСАНА (Технология монтажа шкафов-купе)

ПРИХОЖИЙ ГАРНИТУР ОКСАНА (Технология монтажа шкафов-купе)

        Большинство квартир в современных многоэтажках имеет стандартную планировку. А о квартирах, которые были построены еще в советские времена, и говорить не приходится. Обычно обилие комнат создается за счет изменения размеров коридора. В данном конкретном случае имелся длинный узкий коридор, в котором необходимо было разместить прихожий гарнитур, размер которого определялся размерами прихожего коридора и особенностями его планировки. В коридор выходят три дверных проема, а входная дверь и дверь из одной комнаты открываются в прихожий коридор.

        Все эти ограничения, а также стремление минимизировать стоимость гарнитура внесли свой отпечаток на конструкцию гарнитура. Кроме этого на размер деталей прихожей повлияло и то, что квартира находится на восьмом этаже в доме без грузового лифта (есть только пассажирский лифт, кабина которого имеет очень ограниченные размеры).  На основании выше сказанного были определены размеры прихожей, длина которой составила 3500, высота (с учетом длины ножек) – 2280 и глубина – 450 миллиметров.



        Общее представление о внешнем виде прихожего гарнитура Оксана можно получить из его фотографии. К сожалению, сделать качественную фотографию прихожей не представлялось возможным из-за отсутствия места в коридоре, где он располагается. По этой причине даже не удалось сделать фотографию, на которой можно было бы рассмотреть весь комплект мебели.

        Конструктивно прихожая состоит из двух шкафов-купе и тумбочки под телефон. Шкафы и тумбочка установлены на регулируемые мебельные ножки высотой 100 мм.  Размеры тумбочки были строго определены заказчиком и составляли 1000х300х300 мм.  Размеры шкафов рассчитывались исходя из общих размеров прихожей, размеров тумбочки под телефон и количества раздвижных фасадов. В нашем случае было принято решение один шкаф делать с двумя, а второй шкаф - с тремя раздвижными фасадами. С учетом того, что прихожий гарнитур Оксана конструировался как единый комплекс, естественно, что размеры раздвижных фасадов во всех шкафах должны были быть одинаковыми. Причиной того, что в конструкции применено  два шкафа-купе, а не один с пятью фасадами, является ограниченность в размерах мебельных плит (2750х1830) и то, что пол коридора не капитальный. Поэтому  изготовление составных верхних и нижних горизонтальных полок не представлялась возможным, поскольку просадка пола под нагрузкой привела бы к изгибу направляющих раздвижных дверей. Кроме этого, напоминаю об ограниченных размерах лифта.

        В качестве раздвижной системы была выбрана недорогая, но надежная система «FOCUS»  торговой марки «SEVROLL». Размер дверных проемов  шкафов, а соответственно и длина шкафов рассчитывались исходя из одинаковых размеров фасадов, методом решения двух уравнений с двумя неизвестными. Расчет всех элементов раздвижной системы «FOCUS»  торговой марки «SEVROLL» производился по справочным материалам, которые вы сможете найти здесь и здесь. В справочных материалах предлагается крепление нижней направляющей производить с помощью шурупов, но это не эстетично, поэтому я всегда пользовался двусторонним скотчем.

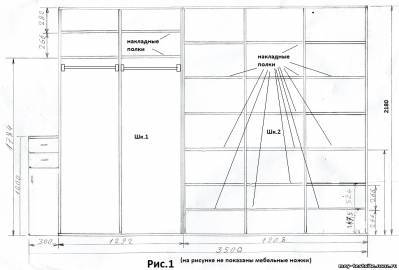

        Особенности конструкции прихожей вы можете посмотреть на Рис.1. На рисунке указаны основные размеры элементов данной мебели. Все основные и другие размеры вы сможете найти в деталировке прихожего гарнитура.

        Деталировку и расчет деталей (в том числе и фасадов) прихожего гарнитура Оксана вы можете найти здесь. Расчет выполнен в программе «excel». При необходимости повторить данный гарнитур,  но уже со своими размерами, вам достаточно поменять основные размеры в столбце «J» (кроме расчетных, они поменяются сами). Остальные расчеты программа выполнит сама.

        Первый шкаф состоит из двух секций и предназначен для верхней одежды, поэтому в нем под двумя полками расположены никелированные штанги для навешивания одежных плечиков. В верхней части левой и правой секций расположены полки для головных уборов. Второй шкаф состоит из трех секций и предназначен для хранения вещей на полках.

        Монтаж шкафов производился комбинированным способом. Левая боковая стенка и вертикальная стенка шкафа 1 предварительно соединялись с горизонтальными полками с помощью конфирматов в единую секцию. Затем эта секция монтировалась к нижней горизонтальной стенке (днищу) с помощью монтажных уголков. Перед соединением левой секции с нижней горизонтальной стенкой на последнюю были прикручены регулируемые мебельные ножки и монтажные уголки (так называемые «командорки»). Затем устанавливалась правая боковая стенка, которая соединялась с нижней поперечной стенкой с помощью монтажных уголков. Операцию сборки шкафа необходимо проводить вдвоем, чтобы один специалист придерживал левую секцию и правую боковую стенку. Следующим шагом в сборочном процессе является установка верхней горизонтальной стенки с предварительно установленными на ней монтажными уголками. Затем монтируется задняя стенка, которая (как в нашем случае) может состоять из нескольких секций (задн.1-1 и задн.1-2). Задняя стенка крепится к задним торцам левой и правой боковых стенок, а также вертикальной стенки и верхней (нижней) горизонтальной стенки с помощью шурупов и мебельных скоб (мебельным степлером). После того, как задняя стенка закреплена, шкаф приобретает жесткость, и его можно передвигать. Затем устанавливаются верхняя и нижняя направляющие раздвижной системы. Верхняя крепится с помощью шурупов, нижняя – на двусторонний скотч. И затем в правую секцию на специальные полкодержатели (металлические стержни длиной порядка 1 см) устанавливаются накладные горизонтальные полки.

        Аналогичным образом монтируется и шкаф 2. Только в этом шкафу предварительно собирается левая и правая секции, в которых по три горизонтальных полки соединяются с боковыми и вертикальными стенками. После того, как шкафы собраны, они устанавливаются на свои места, выравниваются в горизонтальной плоскости и относительно друг друга, затем они стягиваются между собой мебельными стяжками.

        Завершающим этапом монтажа является установка и выравнивание фасадов. При необходимости могут устанавливаться дополнительные элементы конструкции и декора,в данном случае применялись только никелированные штанги для одежных вешалок.

        Кто внимательно изучал раздел «Мебель своими руками», наверняка обратил внимание на то, что прихожий гарнитур Оксана очень похож на прихожий гарнитур Олеся, и отличается от него некоторыми размерами, цветом выбранных материалов и элементами декора. Например, в гарнитуре Олеся два из пяти раздвижных фасада сделаны зеркальными, а в гарнитуре Оксана все фасады выполнены из цельных ламинированных ДСП цвета «бук Бавария». В гарнитуре Олеся применен декоративный карниз, а в гарнитуре Оксана он не применялся.

        В принципе, обычно все прихожие стандартные. Индивидуальность им придает применение различных материалов, элементов декора, применяемая фурнитура, добавление некоторых элементов мебели, что-то вроде тумбочки под телефон или внешних накладных полок и т.д. Монтаж прихожих тоже практически идентичен. Если нет возможности изменения положения элементов и деталей мебели во всех плоскостях, то применяются монтажные уголки, если есть такая возможность, то применяются конфирманты. Иногда (как в нашем случае) применяется комбинированный метод сборки, и с монтажными уголками и с конфирматами. Последний способ соединения деталей более надежный. При применении только монтажных уголков обычно все полки в одной секции делаются одинаковыми и крепятся с помощью монтажных уголков. Если используются конфирматы, можно применять накладные полки, которые устанавливаются на полкодержатели и не придают жесткости конструкции, но процесс их монтажа очень технологичен.

        В данной статье я не только описал конструкцию прихожего гарнитура Оксана, но и оговорил особенности монтажа прихожих, как, в прочем, и шкафов-купе. Поэтому, скорее всего, я не буду возвращаться к этому вопросу в других своих статьях. Я постарался ответить на вопросы по этой теме, которые уже были и, возможно, появятся у посетителей сайта. В случае если вопросы все же появятся, вы можете обратиться через почтовую форму «Написать письмо».

        Иценко Александр Иванович
