ПРИХОЖАЯ ОЛЕСЯ (Расчет деталей, особенности проектирования)

ПРИХОЖАЯ ОЛЕСЯ (Расчет деталей, особенности проектирования)

        Планировка квартир в современных многоэтажках сильно отличается от стандартной планировки «хрущевок», которые строились в 70 – 80 годы прошлого столетия, однако большим разнообразием не отличается. При всех попытках внести какое-то разнообразие в быт владельцев новых квартир современным архитекторам пока не удается  привнести ничего нового в устройство новостроек. Конечно, сказать, что все квартиры абсолютно одинаковы – нельзя. Взять, к примеру, прихожие помещения. В одних квартирах это длинные узкие коридоры, в других эти коридоры длинные и широкие, а в некоторых квартирах это большие квадратные помещения с множеством дверей, ведущих в разные помещения. Но как говорил Райкин «театр начинается с вешалки», так и любая квартира начинается с прихожей. Поэтому всегда надо стремиться к тому, чтобы эффективно использовать имеющееся пространство.

        В данном конкретном случае рассматривается вариант прихожего помещения шириной 1,4м и длиной порядка 6,5м. Т.е. данный коридор относится к категории «длинный и узкий»,  и при наличии значительной площади, в нем есть ограничения по применению различной мебели. А именно -  нет возможности поставить одежные шкафы с откидными дверками, сконструированные по подобию того,который описан в моей статье «Многостворчатый шкаф».

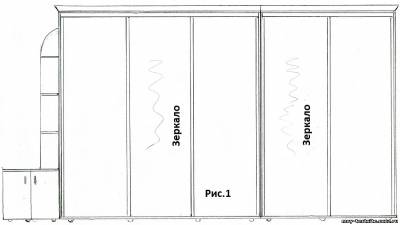

        Для данного помещения был сконструирован прихожий гарнитур с поэтическим названием «Олеся», внешний вид которого представлен на Рис.1. К сожалению, площадь помещения не позволяла сделать хороший снимок данного гарнитура, но предлагаемые рисунки позволят получить довольно полное представление об этой мебели.

        В данном гарнитуре применена недорогая, но надежная раздвижная система «Factor» торговой марки «SEVROLL». Сам гарнитур конструктивно состоит из двух шкафов-купе (один с тремя фасадами и один с двумя фасадами), одной приставной тумбочки для обуви и накладной открытой полки для различных мелких предметов.

        Три фасада шкафов-купе выполнены из цельной ламинированной ДСП (ЛДСП) того же цвета, что и корпус гарнитура, два фасада -  из цельных зеркал. Верхняя часть шкафов-купе украшена декоративным карнизом. Приставная тумбочка (размеры которой вы найдете в деталировке) изготовлена с откидными наружными фасадами. За счет того, что фасады тумбочки узкие, они в открытом виде не мешают проходу через коридор.

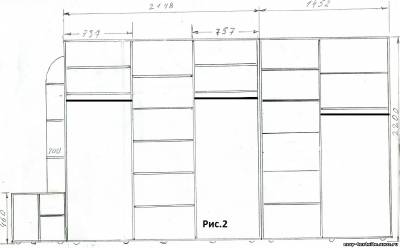

        Шкафы-купе и тумбочка устанавливаются на регулируемые мебельные ножки черного цвета в форме полусферы. За счет регулировки ножек  производится взаимное выравнивание шкафов и тумбочки, корпуса которых скрепляются мебельными стяжками. Накладная полка монтируется по месту, с целью исключения зазоров между ее нижним торцом и тумбочкой. Внутренняя конструкция шкафов и тумбочки представлена на Рис.2. На этом рисунке также указаны основные габаритные размеры гарнитура. Но более полную информацию о размерах  как самого гарнитура, так и его элементов вы найдете, если заглянете в «расчет деталей прихожей». Расчет выполнен таким образом, что если кто-нибудь  захочет повторить подобный гарнитур, то ему достаточно будет поменять основные размеры в колонке «I», далее программа  «excel» выполнит все за вас.

        Особенности расчета размеров элементов фасадов раздвижной системы «Factor» торговой марки «SEVROLL», вы сможете найти по этой и этой ссылкам. При изменении марки раздвижной системы, в «расчет деталей» необходимо будет внести изменения применительно к конкретной раздвижной системе, т.к. каждая система имеет свои габаритные размеры и особенности монтажа.

        Настоятельно рекомендую ознакомиться с другими материалами, изложенными в разделе «Мебель своими руками» в части касающейся.

        Предупреждение: При изготовлении подобной мебели в обязательном порядке проверять расчет деталей с учетом применяемых материалов.

        Иценко Александр Иванович
