КУХОННЫЙ ГАРНИТУР ГАЛИНА

КУХОННЫЙ ГАРНИТУР ГАЛИНА

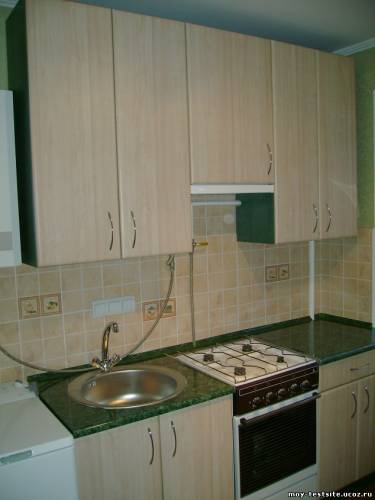

        Кухонный гарнитур Галина разрабатывался для квартиры с острым недостатком полезной площади, так называемой «хрущевки», в которой для размещения стиральной машинки нет другого места кроме кухни. Само же кухонное помещение тоже не изобилует квадратными сантиметрами, и часть полезного пространства занимает газовая колонка.

        Высота нижней части кухонного гарнитура выбиралась из учета высоты газовой плиты. Учитывая сказанное выше, размеры антресолей выбирались таким образом, чтобы максимально использовать полезный объём кухонного помещения.

        Фактически, сам кухонный гарнитур Галина выполнен как малогабаритный, и его нижняя часть состоит из  двух шкафчиков, один из которых предназначен под мойку, т.е. он не несет особой функциональной нагрузки, в нем (как обычно) размещается мусорное ведро, и бытовая химия.

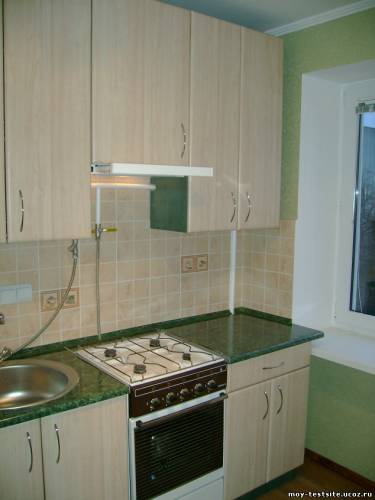

        Еще одной особенностью проектирования данной кухни является то, что с правой стороны кухонного помещения на высоте 775 мм установлен выступающий подоконник, который не позволяет поставить шкаф №2 вплотную к левой стене кухонного помещения. Чтобы минимизировать количество зазоров между элементами кухонной мебели и стенами помещения, размер столешницы для шкафа №2 выбирался больше размера самого шкафа, так чтобы она упиралась правым торцом в правую стену.

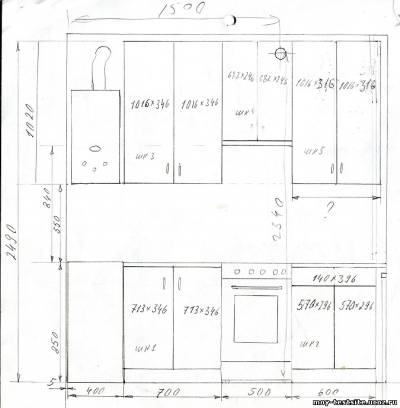

        Габаритные размеры кухонного гарнитура приведены на Рис.1. С целью минимизирования стоимости данной мебели  применялся стандартный размер фасадов для нижней части гарнитура, поэтому при высоте нижней части мебели 850 мм, высота цоколя составляет 105 мм. Сама нижняя часть гарнитура установлена на пластмассовые кухонные ножки, к которым с помощью съемных клипсов крепятся передние цоколи. Необходимость в монтаже боковых цоколей отсутствует, т.к. боковые грани нижней части гарнитура не видны.

        Размер антресоли шкаф №4 выбирался из учета наиболее эффективного расположения вытяжки, а также наличия горизонтальных газовых труб.

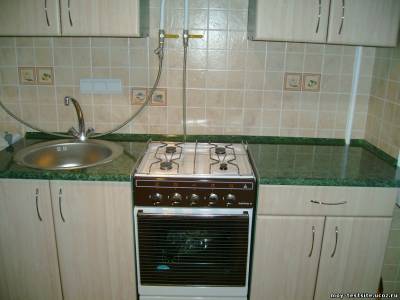

        Мойка для данного гарнитура круглой формы, сделана из нержавеющей стали и врезана в столешницу шкафа №1.

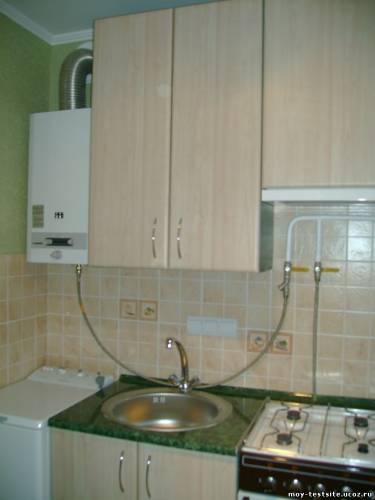

        На момент монтажа и фотографирования малогабаритного кухонного гарнитура Галина, для подключения газовой колонки был применен гибкий газовый шланг, который несколько уродовал внешний вид мебели. Сама мебель спроектирована таким образом, чтобы специалисты по подключению бытовых газовых приборов могли спрятать под мебель гибкий газовый шланг, заменив его более коротким.

        Расчеты выполнены в программе «excel», и для того, чтобы применить их к своим размерам, вам достаточно поменять исходные размеры в графе «I».

        Расчет деталей данного гарнитура вы сможете найти по этой ссылке, которая видна только для зарегистрированных пользователей. Ввиду особенностей регистрации пользователей сайтов хостинга uCoz, которые я описывал в статье «Некоторые секреты от uCoz», настоятельно рекомендую регистрацию пользователей проводить через старую форму регистрации, которую вы найдете в левой колонке на любой странице сайта. Дело в том, что при регистрации  с использованием ID, как рекомендует uCoz, вы регистрируетесь в системе uCoz, а не на сайте. Со временем, все лица, зарегистрированные  на сайте, будут переведены в раздел проверенных, и обычные пользователи uCoz не будут иметь доступа к скрытым файлам, в которых размещается дополнительная информация, в том числе и та, что касается конкретных образцов мебели.

           Иценко Александр Иванович
