КОНСТРУКЦИЯ КРОВАТИ ИЗ КОМПЛЕКТА СПАЛЬНОГО ГАРНИТУРА ТАТЬЯНА

КОНСТРУКЦИЯ КРОВАТИ ИЗ КОМПЛЕКТА СПАЛЬНОГО ГАРНИТУРА ТАТЬЯНА

        Основным элементом любого спального гарнитура является кровать. В зависимости от требований заказчика, она может быть односпальной или двуспальной, если не считать спальную мебель в детскую комнату. Естественно, что основными требованиями к кровати являются: удобство, прочность, надежность, бесшумность и соответствие ее дизайна требованиям заказчика. Дополнительными требованиями могут быть используемые материалы (что немаловажно), цена кровати (большинство предпочитают недорогие варианты), возможность использования кровати в качестве дополнительной емкости для хранения различных вещей, которые имеют тенденцию накапливаться. В зависимости от пожеланий заказчика (в качестве которого можете выступать вы сами), могут предъявляться и другие требования.

        При конструировании кровати из комплекта спального гарнитура Татьяна выдвигались именно перечисленные выше требования. Кроме этого, дополнительно предъявлялось такое требование, как отсутствие ножек. Выполнение последнего обеспечивает исключение накопления пыли под кроватью, что очень важно для аллергиков и людей, которые не любят ползать на четвереньках при уборке квартиры.

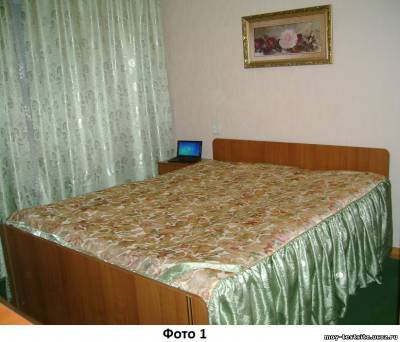

        Внешний вид кровати представлен на Фото1.

        Перед тем, как приступать к конструированию этого изделия, мне пришлось ознакомиться с конструкцией кроватей многих производителей мебели. В каждой конструкции имелись свои преимущества и недостатки. Нельзя сказать, что в данной кровати нет своих недостатков. Ну, к примеру, в качестве материала использовались ламинированные ДСП  (ЛДСП) толщиной 18 мм от польского производителя, название которого я уже не помню. В чем же тут недостатки? Во-первых, ЛДСП - не такой экологичный материал, как, скажем, дерево. И, во-вторых, польские ЛДСП обычно изготавливаются с помощью прессов, которые не обеспечивают достаточной плотности плит, и, соответственно, не так прочны на излом. Поэтому, при сборке кровати мне пришлось вносить некоторые изменения в конструкцию, чтобы обеспечить ее прочность.

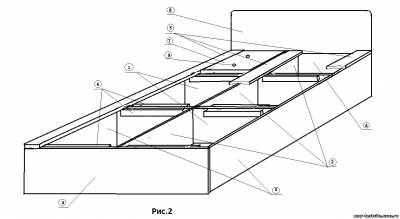

        На Рис.2 представлена конструкция двуспальной кровати с уже внесенными изменениями. Расчет деталей кровати вы сможете найти здесь, правда, тут тоже внесены изменения, а именно в качестве материала выбраны ЛДСП толщиной 16 мм. Все расчеты деталей выполнены в программе Excel, так что, при необходимости изменить любые габариты  кровати, вам достаточно поменять исходные значения (они выделены курсивом в столбце «Н» таблицы). При необходимости программа сама пересчитает размеры деталей под выбранные вами исходные данные. Ширина продольной стенки  (Ш. пр.ст.) выбрана 180 мм и выделена красным цветом. Это сделано для того, чтобы обозначить, что данный размер можно менять с целью возможности оптимизации карт раскроя.

        Следует отметить некоторые особенности конструирования кровати:

  1. При конструировании любой кровати в расчетах за основу берутся габаритные размеры матраца, который вы планируете использовать. В данном случае применен ортопедический матрац, размеры которого приведены в таблице.
  2. Для того, чтобы не было проблем при установке матраца, размер основания кровати (его длина и ширина) увеличивается на 20 мм.
  3. Высота основания с наложенным на него матрацем (Н основ.+ матраца) выбирается индивидуально, в зависимости от роста заказчиков. Это дает дополнительное удобство при подготовке ко сну (укладывании в постель) и при уходе за больным, что тоже иногда случается. Обычно в качестве этого размера берется расстояние от пола до изгиба обратной стороны колена.

         Кроме этого, при конструировании кровати из комплекта спального гарнитура Татьяна были следующие особенности:

  1. Основание кровати изготовлено как одежный шкаф, положенный на заднюю стенку. Это дало возможность: а) максимально использовать объем основания кровати для складывания редко используемых  вещей; б) применение кровати без ножек исключает накопление пыли под кроватью.
  2. В кровати не применялись пружинные ламели. Это позволило в значительной степени сократить стоимость конечного изделия и увеличить его прочность. В качестве основания для размещения ортопедического матраца используется поверхность трех продольных стенок  (см.5  Рис.2) и шести несущих стенок (Нес. ст.), см.7 Рис.2.
  3. В конструкции данной кровати нет нижней стенки (дна). Ее функцию выполняет половое покрытие из ламината (могут быть паркетная доска, паркет или просто половые доски, если между ними нет щелей, т.е, любое покрытие пола, если оно не крошится и не имеет щелей, через которые могут проникать насекомые и грызуны ). Три из шести продольных стенок, которые крепятся снизу, выполняют функцию ребер жесткости.
  4. Передняя и задняя спинки (П/З спинка) выполняют декоративную функцию, а также роль ограничителей перемещения матраца вдоль кровати.

         В конструкции кровати из комплекта спального гарнитура Татьяна (Фото1) передняя и задняя спинки выполнены из того же ЛДСП, что и все изделие. Задняя стенка украшена декоративной лентой на клеевой основе. Если вам кажется, что такое дизайнерское решение недостаточно эстетично, всегда можно заказать стенки для кровати, изготовленные из МДФ или даже дерева. Правда, стоимость готового изделия значительно возрастет.

        И еще несколько слов о порядке сборки кровати. После распила ЛДСП из полученных заготовок делаются детали. Этот процесс довольно подробно описан в статье «Пошаговая инструкция изготовления корпусной мебели». Затем можно приступать непосредственно к сборке кровати.

        Вашему вниманию предлагается небольшая инструкция по сборке кровати:

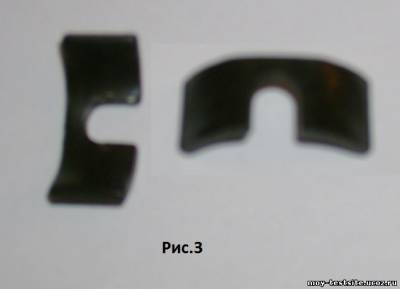

  1. К поперечным стенкам  (см.1 Рис.2) крепятся  вертикальные стенки (см.2 Рис.2). Детали соединяются с помощью деревянных шкантов и металлических стяжек. Некоторые детали стяжек (точнее, только упоры) представлены на Рис.3. К сожалению, подобные стяжки не продаются в мебельных магазинах, но зато, большинство их комплектующих можно найти в других магазинах. Упоры (см. Рис.3) использовались от старой мебели, которая часто выбрасывается, как морально устаревшая. Резьбовые шпильки с резьбой М6 и длиной 70мм, гайки М6 и шайбы покупались в магазинах, торгующих различным крепежом. Всего вам понадобится 3 шпильки, 6 упоров, 6 гаек и 6 шайб. Конечно, для крепления поперечных и вертикальных стенок можно применять и обычные конфирматы, но для этого вам придется дополнительно изготовить несколько деталей для обеспечения такого крепления.
  2. К получившейся конструкции крепятся боковые стенки (см.3 Рис.2). Крепление этих деталей, впрочем, как и всех остальных, осуществляется с помощью деревянных шкантов и конфирматов.
  3. Затем устанавливаются передняя и задняя стенки основания (см.4 Рис.2).
  4. После этого сверху и снизу конструкции основания монтируются продольные стенки по три штуки с каждой стороны (см.5 Рис.2).
  5. К поперечным стенкам крепятся упоры (см.6 Рис.2), которые предназначены для установки несущих стенок (см.7 Рис.2).
  6. К основанию крепятся Передняя (см.8 Рис.2) и Задняя (на Рис.2 не показана)  спинки кровати.
  7. В конце в проемы между продольными стенками устанавливаются несущие стенки (см.7 Рис.2), в которых предварительно с помощью перьевой фрезы вырезаны отверстия для захвата пальцами (см.9 Рис.2).В каждой несущей стенке вырезается по 2 отверстия. Несущие стенки ничем не крепятся. Их перемещение в горизонтальной плоскости ограничивается продольными планками (см.5 Рис.2) и соседними несущими стенками.
  8. В завершение на несущие и продольные стенки устанавливается ваш ортопедический матрац, и кровать готова к эксплуатации.

        Конструкция кровати по вместимости практически соответствует шкафу-купе из комплекта спального гарнитура Татьяна. Для того, чтобы загружать или выгружать необходимые вещи, достаточно сместить матрац поперек кровати, чем вы обеспечиваете доступ к трем несущим стенкам,  которые легко снимаются с помощью отверстий для захвата пальцами. Единственным недостатком данной конструкции является то, что в ней целесообразно хранить только вещи, которые не часто используются.

        Как уже отмечалось выше, данная конструкция кровати отличается исключительной прочностью и не издает посторонних звуков при ее эксплуатации. А что до ее удобства, если вы правильно выберите высоту основания, уверен, вы сами сможете это оценить.

        Иценко Александр Иванович
