КУХОННЫЙ ГАРНИТУР ТАТЬЯНА

        КУХОННЫЙ ГАРНИТУР ТАТЬЯНА

        Кухонный гарнитур Татьяна – один из первых гарнитуров, которые я спроектировал.  Он проектировался для кухонного помещения приблизительно 11 квадратных метров неправильной формы.  Учитывая то, что помещение имеет вытянутую форму, было принято решение спроектировать мебель Г-образной формы, основную часть мебели разместив вдоль одной стенки. При этом поставив холодильник в нишу,  созданную элементами мебели, и применив встроенную бытовую технику.

        Учитывая ограниченность в средствах, применение посудомоечной машинки не предполагалось, хотя со временем есть возможность ее разместить в шкафу 6.



        При проектировании данного кухонного гарнитура были учтены следующие особенности:

– пол кухонного помещения был идеально выравнен;

– стандартная ситуация с отсутствием горячей воды вынудила к установке бака для нагрева воды;

– неправильная форма помещения принуждала к применению нестандартных шкафчиков, которые приходилось дорабатывать по месту;

– высота рабочей поверхности и размещение встроенной бытовой техники выбирались с точностью до миллиметра, для минимизации количества нагибаний  как во время приготовления пищи, так и во время выполнения других технологических операций, связанных с этим.

        Для упрощения процесса применения микроволновой печи под местом, где она размещается, сделан выдвижной столик, столешница которого выполнена из того же постформинга, что и вся рабочая поверхность.

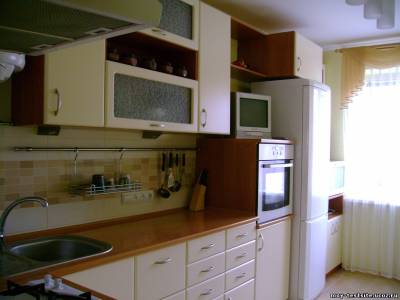

        Электрическая духовка размещена таким образом, чтобы не приходилось нагибаться, удерживая на вытянутых руках запекающийся кусок мяса (или что-нибудь еще). Верхняя часть шкафчика под электрическую духовку (см.шк.6 Рис.1) заканчивается столешницей из постформинга, на которой размещается небольшой телевизор для кухни.

        Кухонный стол также сделан  из постформинга и отторцован Є – образным профилем. Технология изготовления кухонных столов будет рассмотрена в одной из следующих статей. Для данного кухонного стола были выбраны фигурные никелированные ножки, сделанные под заказ. Над столом размещается отдельная антресоль с сушкой для чашек и небольших блюдец. Сушка для тарелок размещена в антресоли шк15.

        Чтобы придать некоторой живости кухонной мебели, в антресолях наряду с глухими фасадами применены фасады типа «витрина», а также использованы открытые полки для размещения цветов или декоративной кухонной утвари.

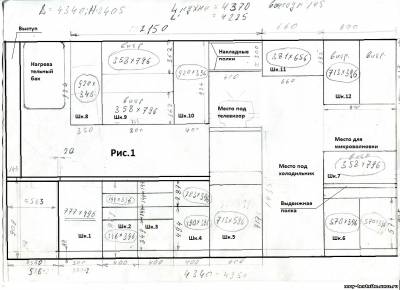

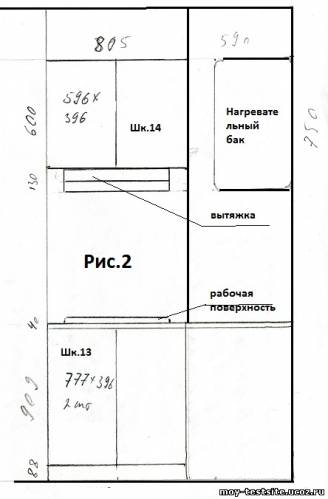

        На Рис. 1 и 2 приведены схемы размещения мебели. Деталировку кухонного гарнитура Татьяна вы можете посмотреть здесь. Деталировка приведена в форме таблицы, выполненной в программе «excel», но не позволяет автоматически менять размеры при  изменении основных размеров мебели. Так что, если кто захочет повторить кухонный гарнитур Татьяна, применив свои размеры, ему придется проводить расчеты самостоятельно, или обращаться за помощью через почтовую форму «Написать письмо».

        В шкафчиках 1 и 13  применены совмещенные фасады. Правый фасад шк.13 и фасад шк.1 соединены специальными навесами, которые имеют угол раскрытия от 90 до 0 градусов. Эти навесы называются вспомогательными. В узкой антресоли шк.8  применены навесы с увеличенным углом открывания 90 – 245 градусов. Такие же навесы применены для фасада Шк.1

        Открытые полки (см. Рис.1) сделаны накладными.

        В данном гарнитуре электрический бак для нагревания воды не скрывается под элементами мебели, т.к. в данном случае применялся бак открытой конструкции, чтобы хранящаяся там вода могла использоваться при отсутствии подачи воды через общую систему. Применение бака такой конструкции с одной стороны, значительно сократило расходы на горячую воду и обеспечило хранение резервного запаса воды, но, с другой стороны, несколько ухудшило внешний дизайн, т.к. из-за того, что бак не идеально герметичен, скрытие его в закрытом шкафчике в конце концов  приведет к повреждению данного шкафчика.

        Особенностью данной мебели является то, что в нижней части мебели в качестве ножек нижних шкафчиков использовались боковые стенки шкафчиков. Такой вариант хоть и приводит к некоторому увеличению расхода ЛДСП, но зато придает нижней части особую прочность и устойчивость. Но применять такой метод проектирования возможно лишь в случае, если пол кухонного помещения идеально ровный и горизонтальный.

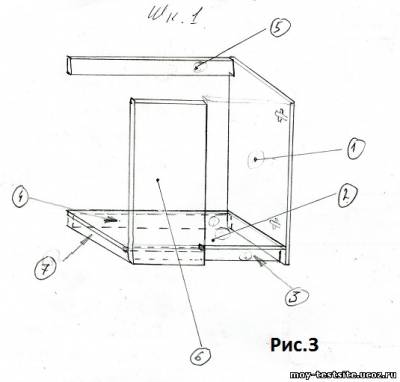

        На Рис.3 представлена упрощенная конструкция шкафа 1 без фасада и столешницы. Вообще-то, если быть точным, то эту конструкцию нельзя назвать шкафом. Данный шкафчик имеет только одну (правую) боковую стенку (см.1 Рис.3), которая крепится стяжками к левой боковой стенке шкафчика 2. Верхний упор (см.5 Рис.3) крепится непосредственно к стене кухонного помещения и предназначен для крепления столешницы. Передняя упорная стенка (см.6 Рис.3) крепится к правой боковой стенке шкафа 13 и служит как упор для общей столешницы, на которой размещена мойка (см.Рис.1). Ввиду того, что шкафчик 1 выполнен без одной боковой стенки, его днище выполнено как самостоятельный элемент мебели на отдельных цоколях и не крепится к боковой и передней  стенкам. Деталировка шкафа 1 приведена на Рис.4. Такая конструкция шкафа 1 обусловлена тем, что справа от него расположены водяные счетчики и задвижки для воды, доступ к которым ограничивать нельзя.

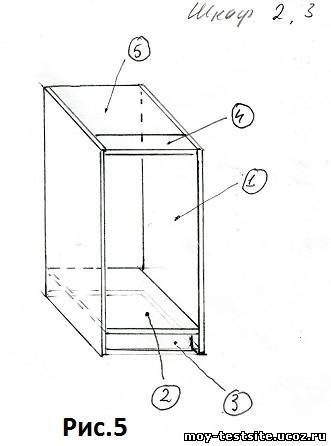

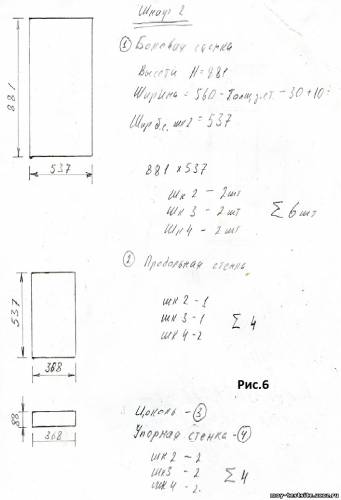

        На Рис. 5 приведена конструкция шкафа 2 и 3. Эта конструкция типовая практически для всех нижних шкафчиков (кроме Шк.5) и отличается от шкафов 4, 6 и 13 некоторыми элементами. Деталировка шкафа 2 приведена на Рис. 6.

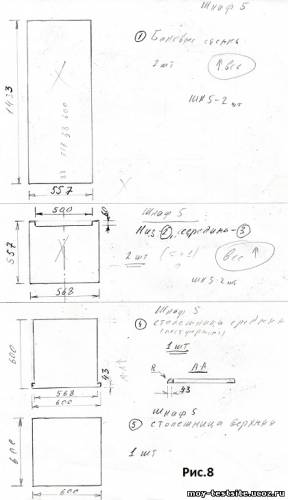

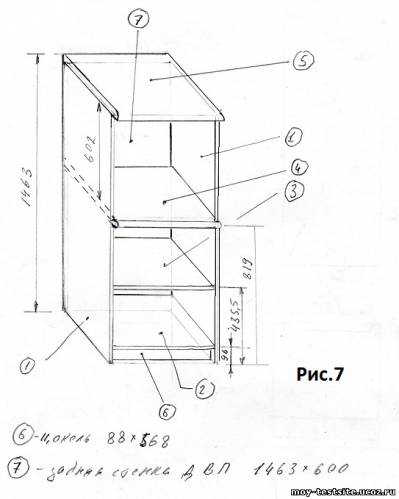

        На Рис. 7 представлена конструкция шкафа 5, деталировку которого вы можете посмотреть на Рис.8.

        При проектировании и изготовлении кухонного гарнитура Татьяна применялись методы, оговоренные в статьях «Особенности проектирования кухонной мебели», «Особенности проектирования и изготовления верхней части кухонных гарнитуров», а также в других статьях раздела «Мебель своими руками».

        Иценко Александр Иванович

Категория: Строим мебель | Добавил: inok (21.04.2013) | Автор: Иценко Александр Иванович W
Просмотров: 1857 | Комментарии: 1 | Теги: изготовление элементов мебели, кухонный гарнитур Г-образной формы | Рейтинг: 5.0/2
Всего комментариев: 1
1
Шкаф подойдет к любой электрической духовке, но размеры этого шкафа (и его деталей) будут меняться в зависимости от применяемой электрической духовки (именно электрической, т. к. газовая духовка имеет свои требования к монтажу). В данном случае применялась электрическая духовка фирмы Wirploole, модель не помню, но если нужно, могу найти.
