КУХОННЫЙ ГАРНИТУР ЮЛИЯ

КУХОННЫЙ ГАРНИТУР ЮЛИЯ

        Особенностями данного кухонного гарнитура являлось то, что  помещение, для которого он проектировался, было длинное и узкое, и в нем невозможно было разместить гарнитур сложной формы. Кроме этого, квартира была отключена от центрального отопления, и в кухонном помещении был установлен газовый котел. Следовательно, увеличилось количество труб (газовых и водяных), расположенных вдоль и поперек стены, являющейся основой для монтирования кухонной мебели.

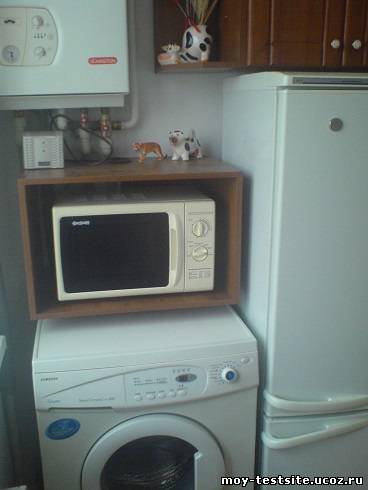

        Большое количество труб несколько усложняло процесс конструирования и монтажа данного гарнитура, тем более что необходимо было как можно тщательнее скрыть результаты деятельности сантехников за элементами мебели. Учитывая то, что заказчик не пожелал размещать стиральную машинку и газовый котел в элементах мебели, для маскировки труб был применен декоративный короб, размещенный между шкафом 4 и антресолью 9, а также шкаф 13, который исполнял функцию размещения микроволновой печи.

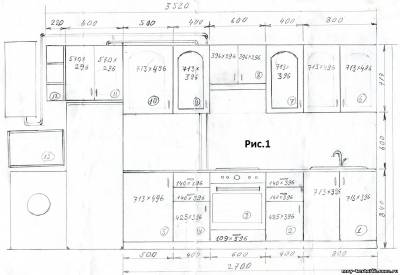

        Общая схема кухонного гарнитура Юлия приведена на Рис.1. На схеме обозначены основные размеры элементов гарнитура и монтажные размеры. Размеры деталей и габаритные размеры элементов кухонного гарнитура Юлия вы можете посмотреть, если загляните в расчет деталей гарнитура.

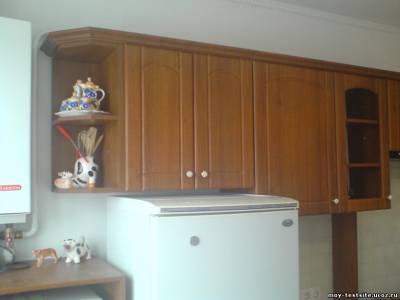

        Длина нижней части  отличается от длины системы антресолей, т.к. антресоли как бы  «накрывают» холодильник. Левая сторона системы антресолей заканчивается открытой антресолью с тремя полками. Верхняя часть антресолей украшена декоративным карнизом из МДФ. С целью обеспечения возможности фигурного окончания левой части карниза все полки и верхняя стенка антресоли обрезаны под углом 45 градусов.

        Нижние шкафчики гарнитура монтировались на пластмассовые кухонные ножки. К передним ножкам с помощью съемных клипс прикреплен цельный единый цоколь, защищенный силиконовым подцокольником.

        В кухонном гарнитуре применены встроенная электрическая духовка, накладная газовая поверхность и накладная мойка из нержавеющей стали.

        Накладная телескопическая вытяжка удачно гармонирует с элементами конструкции мебели.

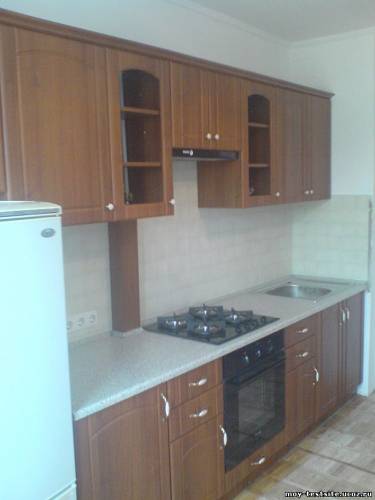

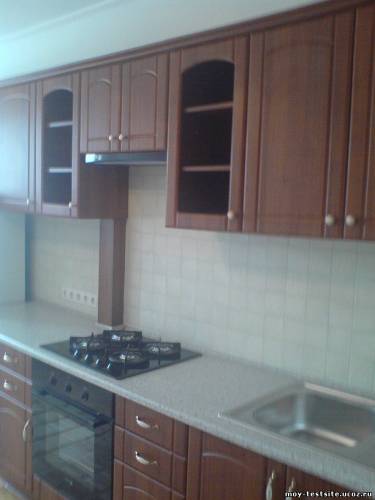

        Применение декоративного короба для скрытия труб позволило более эффективно защитить торцы столешницы с помощью декоративного плинтуса. Плинтус охватывает короб с трех сторон, это отлично видно на первых двух фотографиях общего вида.

        Деталировка кухонного гарнитура Юлия приведена здесь, там же вы найдете сведения о применяемых материалах. Расчет деталей выполнен таким образом, что если у кого-нибудь возникнет желание повторить подобный гарнитур, или его отдельные элементы, достаточно будет поменять основные размеры в столбцах «I», остальную работу за вас сделает программа «excel».

        При изготовлении данного гарнитура применялись методы и приемы, которые оговаривались в моей статье «Особенности проектирования кухонной мебели». Возможно, вам понадобится информация, которую вы сможете найти, если заглянете в «Каталог мебели». Напоминаю о том, что при изменении применяемых материалов у вас могут измениться размеры деталей. Также необходимо учитывать, что любая бытовая техника имеет свои монтажные особенности, которые могут повлиять на размер деталей.

        Иценко Александр Иванович
