КАК ГАЗОВЫЙ КОТЕЛ ВСТРОИТЬ В КУХОННУЮ МЕБЕЛЬ

КАК ГАЗОВЫЙ КОТЕЛ ВСТРОИТЬ В КУХОННУЮ МЕБЕЛЬ

        В последнее время посетители сайта часто задают вопрос, как встроить газовый котел или колонку в кухонную мебель и просят поделиться секретом.

        Во-первых, никакого секрета нет. Во-вторых, современный дизайн и исполнение газовых котлов и колонок вполне вписываются в общий дизайн мебели. Если все же избежать встраивания газонагревательного прибора в мебель не удается, то необходимо обеспечить соблюдение всех мер безопасности и условий эксплуатации этого оборудования. Сам газовый котел (или колонка) должен быть оборудован как минимум двухуровневой защитой. На нем должны быть установлены датчики загазованности и отключения подачи газа. Это обеспечит автоматическое выключение котла при повышенной загазованности помещения и временном пропадании подачи газа. Кроме этого между элементами мебели и корпусом котла (колонки) должен обеспечиваться зазор, для того, чтобы мебель не нагревалась. Величина зазора может оговариваться в документации на газонагревательное оборудование, но чаще всего этой информации там нет, поэтому зазор должен составлять от нескольких сантиметров и более.

        Прежде всего рассмотрим, какие выдвигаются требования к шкафу для газовой колонки (котла):

1. Он монтируется после установки газового оборудования.

2. Конструкция шкафа должна обеспечивать свободный доступ к газовому оборудованию для его обслуживания и ремонта, а если необходимо, то и демонтажа и замены.

3. Шкаф должен обеспечивать конвекцию воздуха, которая обеспечивала бы нормальную работу газового котла (колонки).

4. Между внутренними стенками шкафа и внешними  стенками газового оборудования должен обеспечиваться достаточный зазор, о котором я уже говорил.

5. В конструкции шкафа не должны применяться легковоспламеняющиеся материалы.

        Предлагаю рассмотреть конструкцию шкафа для скрытия газового котла и удовлетворяющего вышесказанным требованиям на примере того, который был применен в кухонном гарнитуре Людмила.



        В общем-то, этот шкаф (см. шк.6 Рис.1 «Кухонный гарнитур Людмила») нельзя назвать шкафом в полном смысле этого слова. Во-первых, в этом шкафу отсутствует задняя стенка, что обеспечивает возможность его монтажа при установленном котле. Во-вторых, в верхней поперечной стенке делается прямоугольный вырез, который обеспечивает не только зазор между внутренним торцом этой стенки и газоотводящей трубой, но и дополнительный зазор для увеличения свободного пространства для конвекции воздуха. В принципе, можно вообще обойтись без верхней поперечной стенки (что иногда я и практикую), достаточно сделать узкую горизонтальную планку шириной от 7 см, задачей которой является фиксация боковых стенок шкафа в верхней части конструкции, а в случае крайней необходимости, можно обойтись и без нее.  В третьих, в нижней поперечной стенке делается частая перфорация для свободного доступа воздуха. По опыту, отверстия должны быть диаметром не менее 1,5 – 2см, и расстояние между такими отверстиями  порядка 5 см. Отверстия можно делать и большего диаметра, и необязательно круглой формы, но в отверстиях больших размеров бросается в глаза отсутствие торцовочной ленты. Слишком большие отверстия выглядят не эстетично. Круглые отверстия очень технологичны и, при их расположении в определенном порядке (по углам квадрата, ромба или другой правильной геометрической фигуры) смотрятся неплохо.

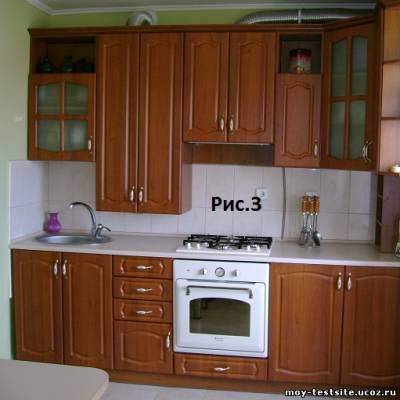

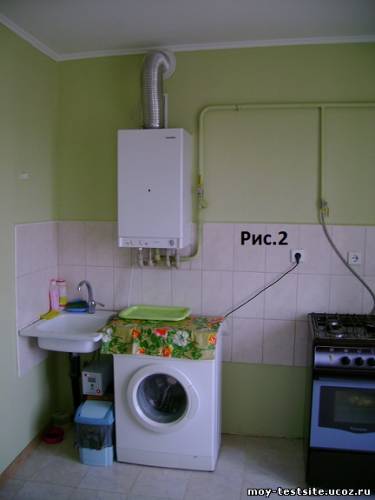

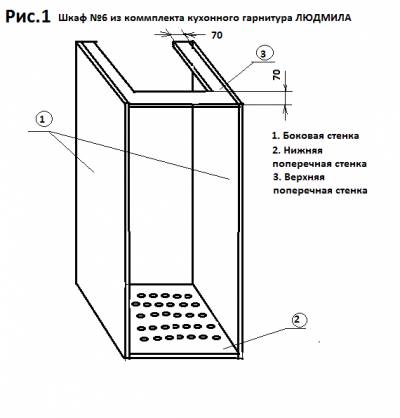

        Внешний вид конструкции шкафа №6 без фасада, примененного в кухонном гарнитуре Людмила, представлен на Рис.1. Там же указаны некоторые размеры деталей. Основные размеры деталей шк.6 приведены в деталировке кухонного гарнитура Людмила. На Рис.2 представлен внешний вид газового котла, до монтажа мебели. На Рис.3 представлен фрагмент мебели со шкафом в который встроен газовый котел. Сам кухонный гарнитур Людмила вы можете посмотреть здесь или в разделе «Фотоальбомы», в категории «Моя мебель».  Шкаф вешается на стенку с помощью регулируемых навесов на общую монтажную планку, фотографии которых представлены на Рис.3 в статье «Особенности проектирования и изготовления верхней части кухонной мебели». Боковые стенки шкафа стягиваются с боковыми стенками соседних антресолей с помощью мебельных стяжек.

        Другим примером встраивания газовой колонки в мебель, является шкаф №9 в кухонном гарнитуре Лариса. В данном случае применено только частичное сокрытие газовой колонки под конструкцией мебели. Принцип изготовления данного шкафа аналогичен рассмотренному выше, и отличается только размерами.

               Иценко Александр Иванович
